Modelleercanvas
Op het modelleercanvas krijgen procesmodellen vorm. Je sleept elementen vanuit het palet naar het canvas, verbindt ze en verfijnt de indeling. Op deze pagina lees je meer over het canvas en de bijbehorende tools. Zie Een BPMN-diagram maken voor de betekenis van BPMN-elementen. Wil je liever een eerste concept genereren dan tekenen, gebruik dan AI-procesgeneratie.

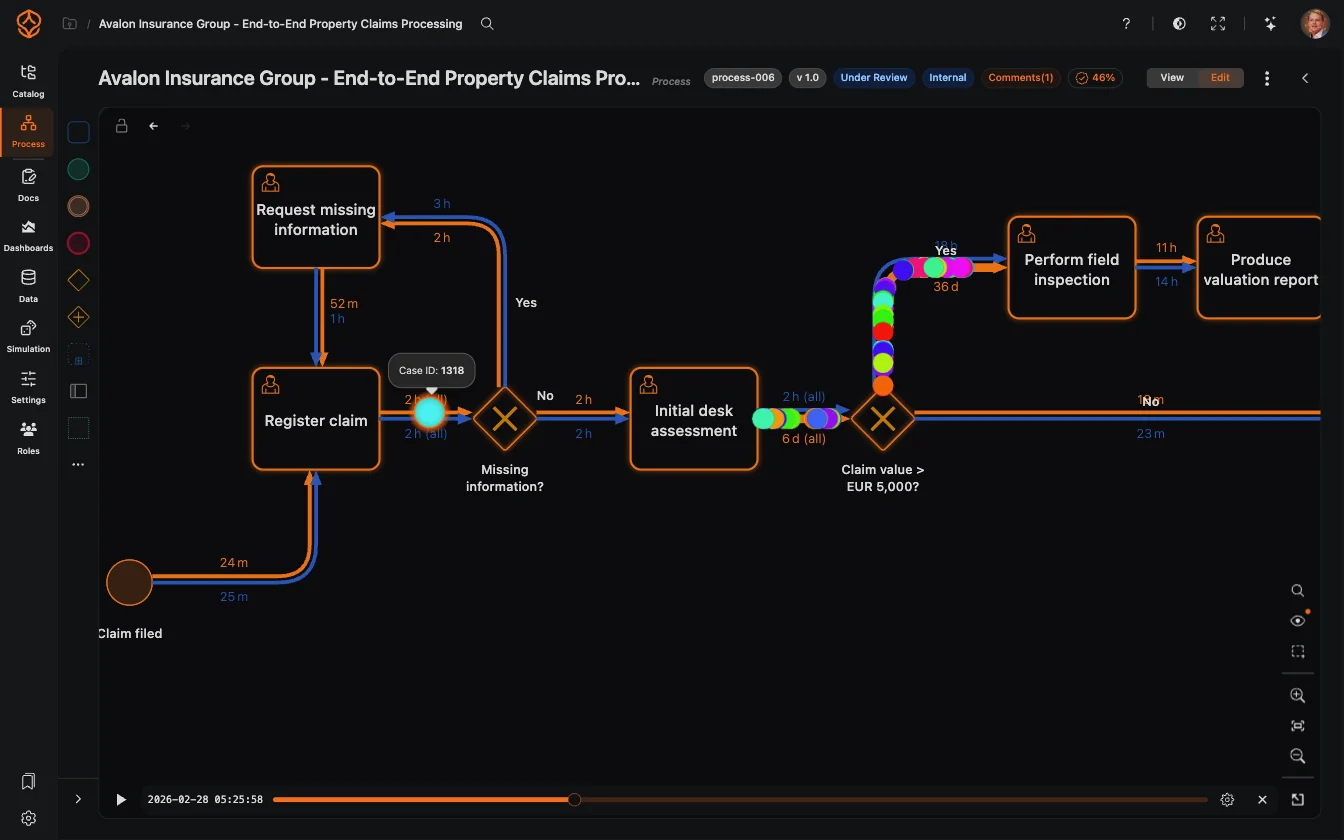

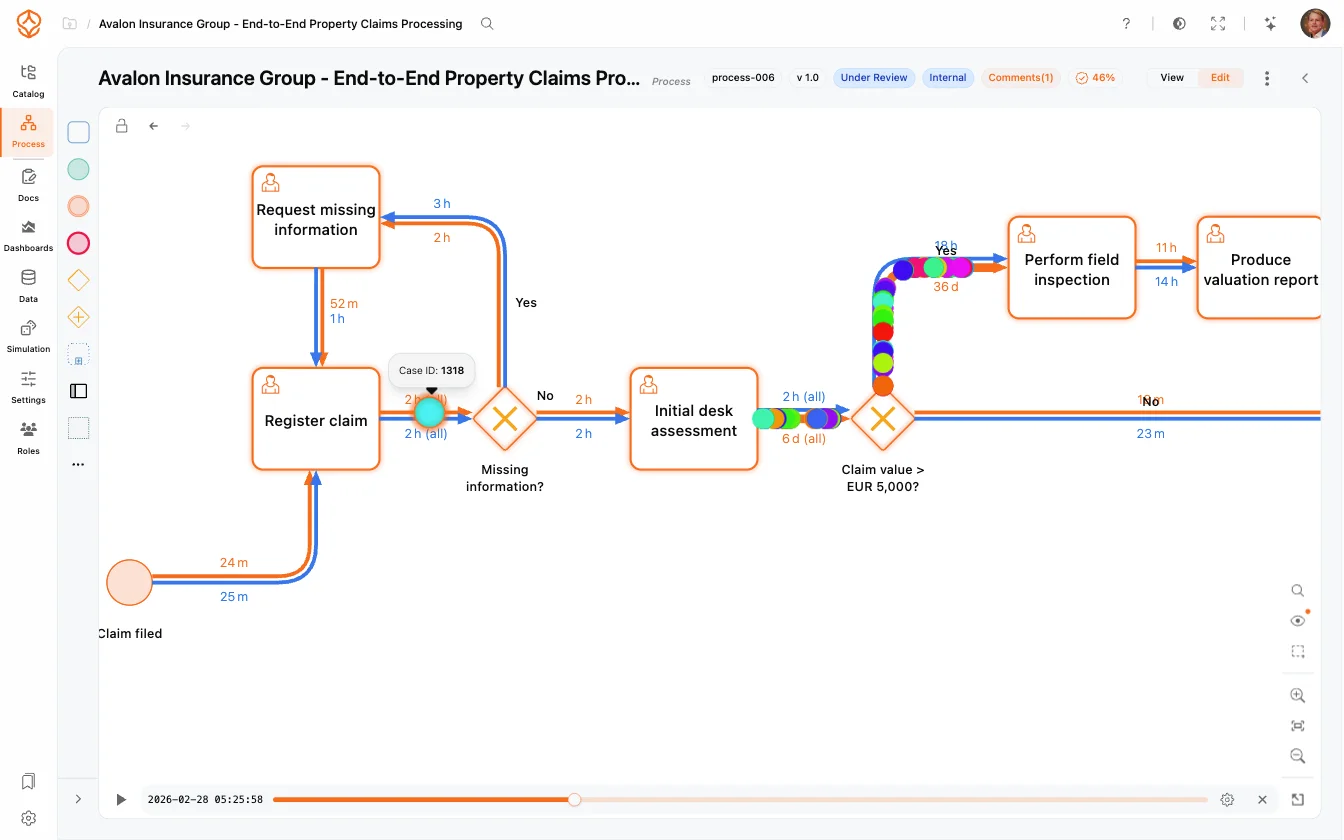

Het canvas in één oogopslag
- Elementpalet (links): alles wat je kunt plaatsen, ingedeeld in secties: Ker elementen, BPMN-elementen, VSM-elementen, Architectuurniveaus (onderliggende processen) en Analyse (grafieken, metriektegels en AI-elementen die je op het model zelf kunt plaatsen). Gebruik Search elements… om te filteren of klap het palet in tot een smalle balk.
- Canvas (midden): je model, met afspeelknoppen linksonder en het procesmenu, voor importeren, exporteren en versiegeschiedenis, rechtsboven.
- Werkbalk (rechts): zoek in het model met Ctrl/Cmd+F, gebruik het paneel Proceszichtbaarheid om niet-gekoppelde activiteiten, alleen in het model aanwezige elementen en grafieken te verbergen of tonen, zoom in of uit en pas de weergave aan. Je kunt ook de minimap in- of uitschakelen. Als je iets selecteert, verschijnen de instellingen eronder. Zie Elementinstellingen en eigenschappen.
Elementen toevoegen
- Zoek het element in het palet, bijvoorbeeld Task, Start Event of een van de gatewaytypen onder BPMN-elementen.
- Sleep het naar het canvas. Het element wordt gemaakt op de plek waar je het neerzet.
- Wil je een deel van een ander proces opnieuw gebruiken, klap dan Architectuurniveaus uit en sleep een child process naar het canvas om dit als gekoppelde task te plaatsen.
Dubbelklik op een element, of selecteer het en druk op F2, om de naam op het element zelf te wijzigen zonder het instellingenpaneel te openen.
Selecteren, verplaatsen en rangschikken
- Selecteren: klik op een element om het te selecteren en de pop-up te openen. Met Ctrl/Cmd+klik voeg je elementen toe aan de selectie of haal je ze eruit.
- Rechthoekselectie: houd Shift ingedrukt en sleep over het canvas om alles binnen het selectiekader te selecteren.
- Verplaatsen: sleep de selectie of verplaats haar met de pijltjestoetsen, 1 px. Met Ctrl/Cmd+pijltjestoetsen verplaats je 10 px.
- Verbinden: beweeg over een element om het verbindingspunt te tonen en sleep vanaf dat punt naar het doelelement.
- Opruimen: als je meerdere elementen selecteert, lijnt het selectiemenu ze uit en verdeelt het ze gelijkmatig als groep.
In de selectiepop-up vind je ook snelkoppelingen naar veelgebruikte acties: kopiëren, dupliceren, verwijderen en hernoemen; lanes toevoegen of splitsen en een pool draaien; opmerkingen toevoegen; een subprocess uitklappen of openen; een gekoppeld proces openen; en, voor geminede modellen, de data openen die aan een activiteit is gekoppeld.
Navigeren door grote modellen
- Zoomen: scroll op het canvas, in sommige weergaven terwijl je Ctrl/Cmd ingedrukt houdt, of gebruik de knoppen + en - en de toetsen
+/-. Als een element is geselecteerd, centreert het zoomen op je selectie. - Pannen: sleep op een leeg deel van het canvas, of houd de middelste muisknop ingedrukt en sleep.
- Passend in beeld: klik op Passend in de rechterwerkbalk om het hele model weer op het scherm te tonen, of klik met de rechtermuisknop ergens op het canvas.
- Minimap: het overzicht in de hoek laat zien waar je bent in het model. De rechthoek markeert je huidige weergave. Klik ergens in de rechthoek om naar dat deel van het model te springen en sleep de rechthoek om te pannen. Toon of verberg de minimap met de schakelaar in de rechterwerkbalk.
- Als je bent uitgezoomd, zie je bij het aanwijzen van een element een compacte tooltip in plaats van het volledige label.
Je zoom- en panpositie is tijdelijk. Als je de pagina vernieuwt, wordt de weergave teruggezet. Sla een weergave waar je vaker naar teruggaat op als Process Bookmark.
Sneltoetsen
| Actie | Sneltoets |
|---|---|
| Ongedaan maken | Ctrl+Z (Cmd+Z) |
| Opnieuw uitvoeren | Ctrl+Y of Ctrl+Shift+Z (Cmd+Y / Cmd+Shift+Z) |
| Alles selecteren | Ctrl+A (Cmd+A) |
| Zoeken in model | Ctrl+F (Cmd+F) |
| Kopiëren / Plakken / Dupliceren | Ctrl+C / Ctrl+V / Ctrl+D (Cmd op Mac) |
| Geselecteerd element of verbinding hernoemen | F2 |
| Selectie verwijderen | Delete of Backspace |
| Selectie verplaatsen | Pijltjestoetsen (Ctrl/Cmd voor 10 px) |
| Selectie wissen / hernoemen stoppen | Escape |
Met Ongedaan maken en Opnieuw uitvoeren kun je elke bewerking in je sessie terugdraaien of opnieuw uitvoeren, zoals toevoegen, verplaatsen, hernoemen, verwijderen en zelfs auto-layout. Zo kun je zonder zorgen experimenteren. In view mode, alleen-lezen, zijn sneltoetsen voor bewerken uitgeschakeld.
Geef de elementen daarna betekenis en gedrag in Elementinstellingen.
