Modellare manualmente il tuo processo BPMN

Come modellare un processo in ProcessMind

Una volta nel canvas di modellazione, sei pronto a creare il tuo processo usando gli elementi BPMN 2.0.

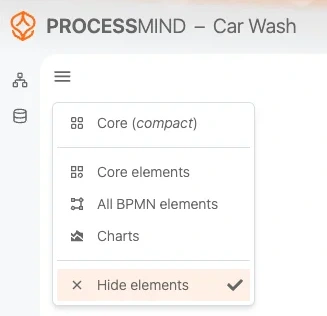

Menu Canvas: Sidebar sinistra

Le opzioni di modellazione sono sulla sinistra dello schermo.

Puoi scegliere tra diverse palette:

• Core (compatto): Gli elementi più usati. Ideale se conosci già le basi.

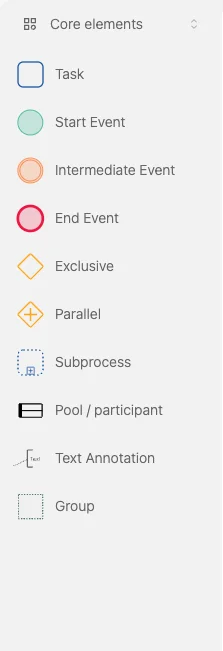

• Core Elements: Come il compatto, ma include anche i nomi per riconoscere i simboli BPMN.

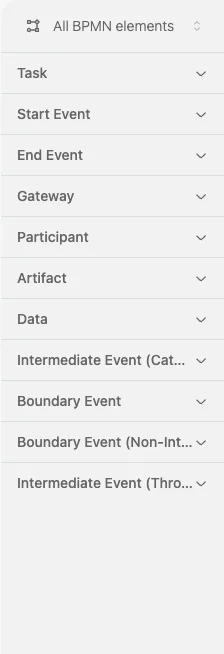

• All BPMN Elements: La libreria completa BPMN 2.0, incluse opzioni avanzate come swim lane e subprocess.

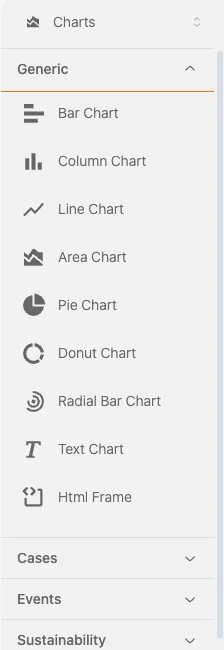

• Charts: Questa palette appare dopo che hai aggiunto data al modello. Usala per visualizzare performance, colli di bottiglia e altro.
• Hide Elements: Nascondi tutta la sidebar per concentrarti sul canvas.

Posizionare e modificare elementi

• Drag and drop qualsiasi elemento dalla sidebar al canvas.
• Dopo averlo posizionato, clicca sull’elemento per:
  • Rinominare
  • Aggiungere documentazione
  • Cambiare il tipo di elemento (se compatibile)
  • Arricchirlo con tipi di task, marker o timing dell’event

⚠️ Puoi convertire un elemento solo se il nuovo tipo è compatibile con le connessioni in ingresso e uscita. Le opzioni non compatibili vengono nascoste.

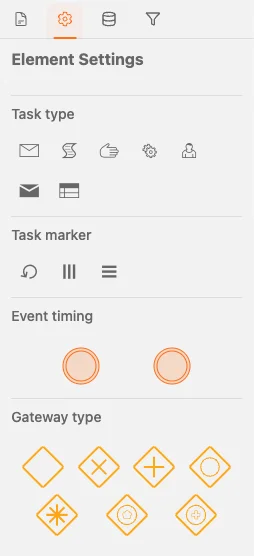

⚙️ Pannello impostazioni elemento

Quando selezioni un elemento, il pannello a destra mostra le opzioni di configurazione.

Puoi:

• Aggiungere o modificare la documentazione (primo tab)
• Rinominare l’elemento
• Cambiare il tipo di task, marker o comportamento dell’event
• Cambiare tipo di gateway o di event intermedio

Per eliminare un elemento, selezionalo e premi Delete o usa l’icona del cestino nel menu contestuale.

🔗 Creare connessioni

• Passa il mouse su un elemento per vedere una piccola freccia.
• Clicca e trascina la freccia su un altro elemento per creare una connessione.
• Per rimuovere una connessione, selezionala e premi Delete o clicca sull’icona del cestino.

Tutte le azioni disponibili per un elemento selezionato sono mostrate nel suo menu contestuale.

Buona modellazione!
